螺旋缠绕管式换热器的内容介绍

2021-09-15 13:45:51

螺旋缠绕管式换热器的概念。

螺旋缠绕管式换热器是一种新型的管壳式热交换器,由于热交换管是由螺纹管反向缠绕而成的结构,因此得名螺纹管缠绕式热交换器,与目前国内常用的各种管壳式和板式热交换器相比,在制药、精细化工、食品饮料、暖通等领域得到了广泛应用。

螺旋缠绕管式换热器的优点。

1.与传统的管式热交换器相比,每根热交换管束均以螺旋结构按一定规律均匀缠绕在壳体内。这种结构一方面延长了管程长度,换热充分;另一方面,它很大地改变了壳体范围内的流体状态,使流体处于强湍流状态,加强了传热,大大提高了传热系数。螺旋缠绕弹性管束性管束的设计可以有效消除管道振动和热膨胀收缩变形引起的应力。

2.螺旋螺纹结构。独特的表面处理技术和两侧介质的逆流热交换,实现了流速高、温度梯度小、污垢系数小、污垢倾向低的特点。

3.换热器体积仅为国产管壳式换热器体积的1/10左右,节省空间;同时,由于体积小、重量轻、易于安装、拆卸和清洗,降低了一次性安装和后期维护成本;不需要安装基础,可以直接与管道连接。

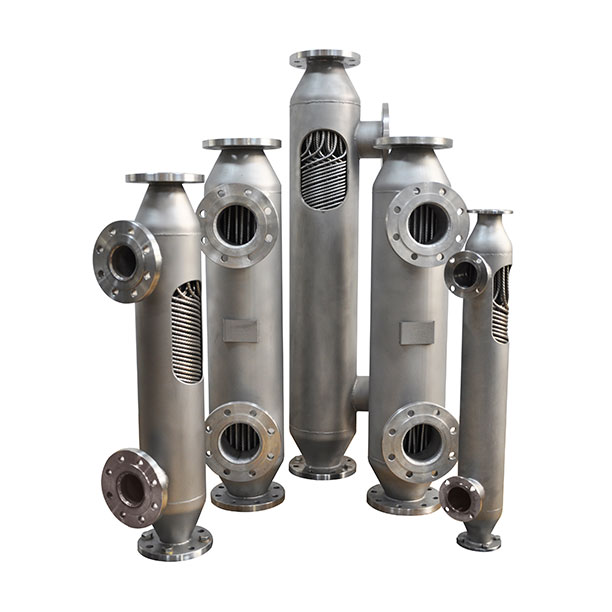

螺旋缠绕管式换热器


4.热交换系数的高低反映了热交换器的性能是否优越,在特定的情况下,热交换系数较高可达14000w/㎡·℃。

5.利用欧文(OWEN)湍流振动频率标准原理,采用热交换管束的较小间隙设计,有效消除了湍流振动现象。换热器由不锈钢制成,其设计寿命按ASME规定为40年。

6.较高耐温400℃,耐压1.6兆帕。由于热交换器的热交换管束和外壳均由不锈钢制成,具有统一的膨胀系数,不会因压力和温度不稳定而导致热交换器变形。热交换器耐高温、高压,不需要减温减压装置。

7.结构设计充分考虑共振问题,有效抑制声驻波振动现象,较大限度限制运行噪音,热交换器运行时几乎无噪音。
